二氧化錫（SnO2 ） 電極廣泛應(yīng)用于高檔光學(xué)玻璃的熔煉以及電解鋁行業(yè)且對(duì)玻璃不產(chǎn)生污染。
    二氧化錫電極既能熔制冕類及含鉛量低于30%的玻璃，又能熔制高含鉛量的玻璃及其它材料。尤其適合于火石類玻璃（含鉛玻璃）、鋇火石、鋇冕以及重冕玻璃的熔煉，在變色眼鏡片、超薄眼鏡片的生產(chǎn)中不產(chǎn)生污染。

  具有其它電極材料不可比擬的優(yōu)勢(shì)，是制造含鉛類玻璃的首選電極材料。

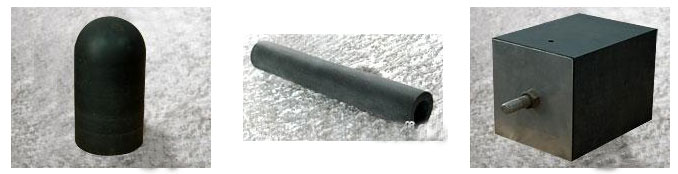

  產(chǎn)品主要規(guī)格

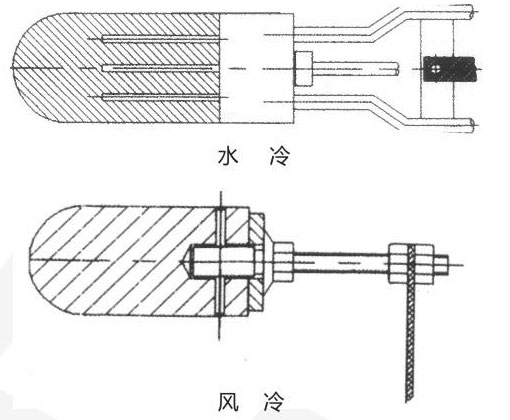

電極接入方式

烤爐注意事項(xiàng)
　　1、嚴(yán)禁劇烈升降溫，嚴(yán)格按照錫電極烤爐工藝執(zhí)行，升降溫速率控制在15℃/h以內(nèi)。
　　2、避免與還原性氣體接觸，窯爐內(nèi)的氧化氣氛能夠達(dá)到4%以上。
　　3、加料時(shí)防止玻璃遇熱爆裂撞擊錫電極。
　　4、窯爐溫度達(dá)到900℃，玻璃液完全覆蓋錫電極后，錫電極方可通電。小電流低電壓逐步導(dǎo)通，正常后撤出烤爐。

使用注意事項(xiàng)
       1、最高使用溫度≤1350℃
　　2、最高使用電流≤0.5A/cm2
　　3、配合料中硼含量≤1%
　　4、錫電極使用過程中，必須保證充分冷卻。
　　5、中斷供電時(shí)，需從小電流緩慢提升到大電流狀態(tài)，防止電流沖擊。
　　6、中斷供水時(shí)，防止水套和錫電極遇水急冷。
